CT扫描地球：地球物理如何揭示其内心奥密？

小科普：随我看地球 – 四十五集

一，引言
地球是我们生存的唯一家园，直径约12,742公里，质量约5.97×10²⁴公斤。它表面看似平静，却内部蕴藏着巨大的能量与动态过程。我们无法直接探访地球深处，只能通过间接方法——地震波传播、重力场测量、地磁场观测、岩石高压实验以及深钻探项目（如前苏联科拉超深钻井，钻深12,262 米）——来揭示其内部结构。

现代地球科学将地球分为五大主要圈层：地壳（Crust）、上地幔（Upper Mantle）、下地幔（Lower Mantle）、外核（Outer Core）和内核（Inner Core）。这些圈层在化学组成、物理状态和力学性质上存在显著差异，不仅决定了地球的热演化历史，还驱动了板块运动、火山喷发和地震发生。理解这些结构及其物理特性（如地磁场生成、地震波传播、岩石力学性质），对于预测地质灾害、探索资源以及认识行星演化具有重要意义。以下这张经典的地球内部结构横截面图，直观展示了各圈层的相对厚度与位置。


地球内部结构横截面图，直观展示各圈层的相对厚度与位置， 图片来自网络

本文将系统阐述地球各圈层的特征、物理性质及其意义，并重点讨论板块构造理论中的汇聚边界（Convergent Margin）和离散边界（Divergent Margin），以及它们与火山、地震的内在联系。

二， 地壳：地球的薄外壳
地壳是地球最外层，直接承载着人类文明。平均厚度约35公里，其中大陆地壳厚30-70公里，海洋地壳仅5-10公里。地壳与下伏上地幔之间的界面称为莫霍洛维奇不连续面（Mohorovičić discontinuity，简称Moho），这里地震波速度突然增加，从约6.5 公里/秒跃升至8.0 公里/秒以上。

地壳主要分为大陆地壳和海洋地壳。大陆地壳以花岗岩为主，富含硅铝（SiAl），密度约2.7 克/厘米³；海洋地壳以玄武岩为主，富含硅镁（SiMg），密度约3.0 克/厘米³。地壳岩石多呈脆性，在低温低压下易发生断裂，形成褶皱山脉和断层。

地壳的物理性质决定了地表地质现象。岩石的声学性质（地震波传播速度）是划分圈层的主要依据。P波（纵波）在地壳中速度约5-7 公里/秒，S波（横波）约3-4 公里/秒。地壳还蕴藏丰富矿产，金属矿床多源于岩浆侵入或热液作用。地壳的意义在于它是生命存在的基底。大气圈、水圈和生物圈均与地壳相互作用，形成宜居环境。同时，地壳记录了地球46亿年的演化历史，通过沉积岩、变质岩和火成岩，我们能追溯古气候、古地理和生命演化。

三， 地幔（又称地函）
上地幔：塑性流动的动力层
地幔位于地壳之下，深度从莫霍面至2890公里，厚度约2860公里，占地球体积84%、质量67%。它分为上地幔（至660公里）和下地幔。

上地幔顶部与地壳共同构成岩石圈（Lithosphere, 厚度100-200公里），呈刚性板块漂浮在下方软流圈之上。软流圈（Asthenosphere，深度约100-250公里）是上地幔的低速层，地震S波速度下降10%-15%，因温度接近岩石熔点（约1300-1400°C），岩石虽固态却具有塑性流动能力。这种对流是板块运动的直接驱动力。上地幔主要矿物为橄榄石、辉石和石榴石，化学组成以镁、铁、硅为主。在410公里和660公里深度，存在两个重要相变间断面：橄榄石转变为尖晶石结构（410公里），再转变为钙钛矿+镁铁矿（660 公里）。这些相变导致密度跃升，影响地幔对流模式。上地幔的岩石性质在高压下从脆性向塑性转变，蠕变速率可达厘米/年量级。声学性质显示，上地幔P波速度8-9 公里/秒，S波4.5-5 公里/秒。上地幔的意义在于它是地球热引擎的主要部分。放射性元素衰变产生的热量驱动对流，形成地幔柱（如夏威夷热点）和板块驱动。软流圈的润滑作用使板块能以每年几厘米的速度移动 。

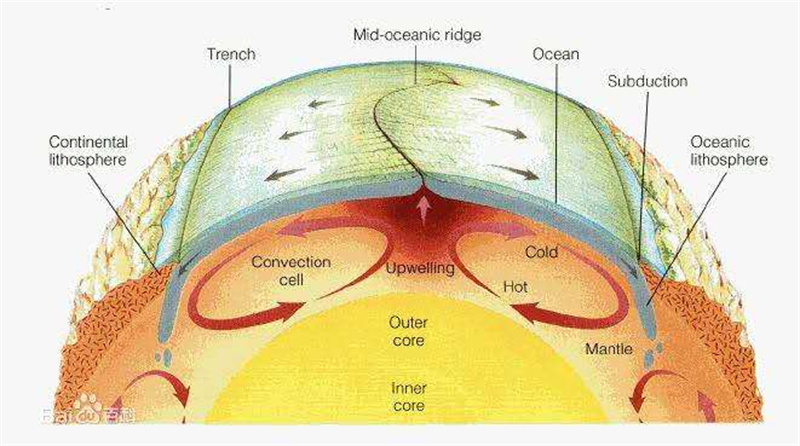

展示地幔对流与板块运动的机制，图片来自网络

下地幔：高压稳定的巨层
下地幔从660公里延伸至2890公里，压力达135 GPa，温度3000-4000 K。主要矿物为镁硅钙钛矿（Bridgmanite）和铁镁氧化物（Ferropericlase），占下地幔体积80%以上。

近年地震层析成像发现，下地幔底部（约2000-2890公里）存在大低剪切波速省（LLSVPs），位于非洲和太平洋下方，可能为原始物质或俯冲洋壳堆积区。同时存在超低速带（ULVZs），可能含部分熔体。

下地幔整体呈固态，但局部高温可引发地幔柱上升，形成热点火山（如黄石）。岩石性质高度致密，密度5.5克/厘米³以上，声学上P波速度13公里/秒左右。下地幔的意义在于它是地球热量的主要储存库，调控长期热演化。同时，俯冲板块在此停滞或下沉，影响全球物质循环。

四， 地核：地球的能量心脏
地核位于地球中心，半径约3470公里，分为外核（液体）和内核（固体）。外核深度2890-5150公里，主要由液态铁镍合金组成，含少量轻元素（如硫、氧、硅）。内核深度5150-6371公里，为固态铁镍，压力达360 GPa，温度约5700 K。外核的液体状态允许对流运动，这是地球磁场的主要来源。内核缓慢生长，外核结晶释放潜热驱动对流。

地核的物理性质极为特殊，密度12-13克/厘米3，P波速度约8-10公里/秒（外核），S波在外核中无法传播（代表液体特征）。地核热量来源于原始蓄热、放射性衰变和结晶潜热，总热流约10-15 TW。

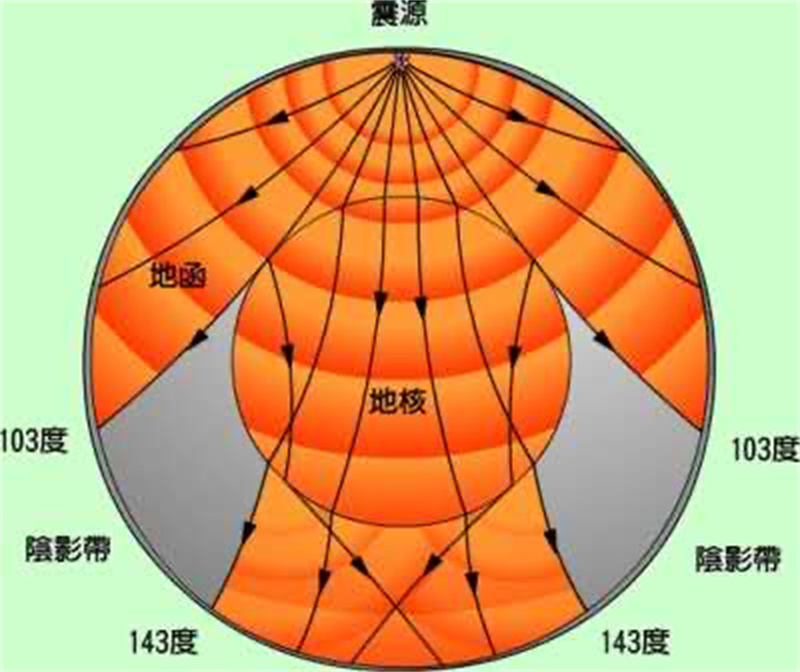

展示地震波在地球各层中的传播路径，清晰显示外核液体特征， 图片来自网络

五， 地球内部的物理性质及其意义
地磁场：外核对流的产物
地球磁场主要由外核液态铁镍的对流和地球自转产生的发电机效应（地核发电机）维持。磁力线从南磁极发出，环绕地球至北磁极，保护地球免受太阳风侵蚀，维持大气层并指引生物迁徙(图4)。近年研究发现，地磁场强度在过去200年下降约10%，可能即将发生磁极翻转。地磁场的意义在于它是生命屏障，没有它，太阳辐射会剥离大气，如火星现状。

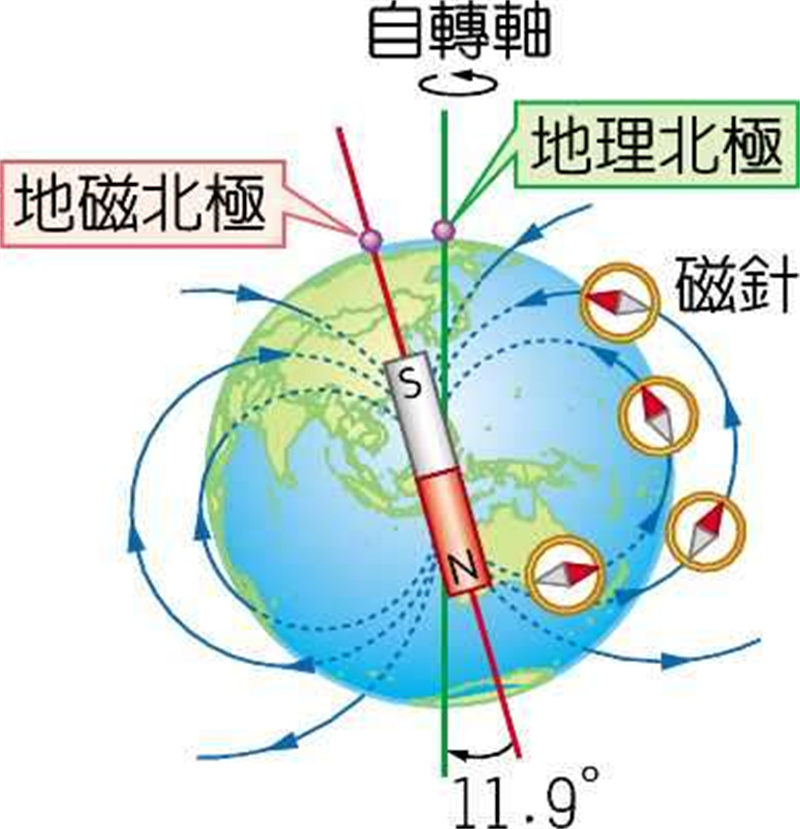

展示地磁场线的经典形态， 图片来自网络。

声学性质：地震波揭示内部
地震波是研究地球内部的主要工具。P波（纵波，压缩波）可通过固液态传播，S波（横波，剪切波）仅通过固态。地震波在不同圈层速度变化和折射，形成了影子区，证实外核为液体。现代地震层析成像可绘制三维速度结构。

岩石性质：从脆性到塑性
地表岩石脆性强，易地震断裂；深部高温高压下呈塑性蠕变，支持地幔对流。相变（如橄榄石到钙钛矿）影响密度和热传导。这些物理性质的意义在于：地磁场保护生命，地震波提供探测手段，岩石性质驱动板块运动，共同维持地球动态平衡。

六， 板块边界与火山、地震的关系
板块构造理论认为，岩石圈分为十余个主要板块，在软流圈上漂移。边界分为三类：离散边界、汇聚边界和转换边界（Transform Boundary）。

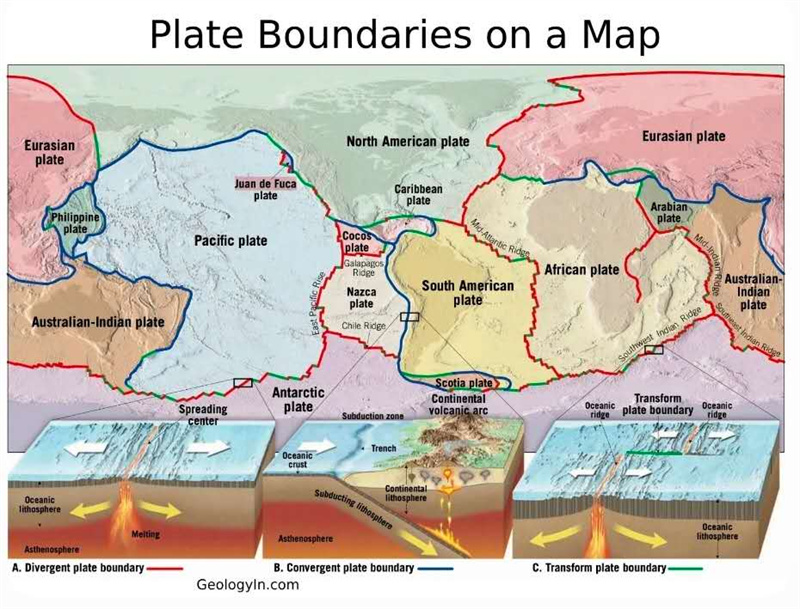

全球板块边界分布图清晰显示了三大类型边界，红线代表 离散边界，蓝线代表 汇聚边界， 绿线代表转换边界, 图片来自网络

离散边界（分散边缘）
主要位于大洋中脊，如大西洋中脊。两板块背离，新洋壳由上地幔部分熔融产生的玄武岩浆生成，海底扩张速率每年1-10厘米（图6)。典型特征：浅源地震、枕状玄武岩、中央裂谷。离散边界与火山关系密切：中脊持续喷发形成海底火山链。与地震关系：多浅源张性地震，震级较低。

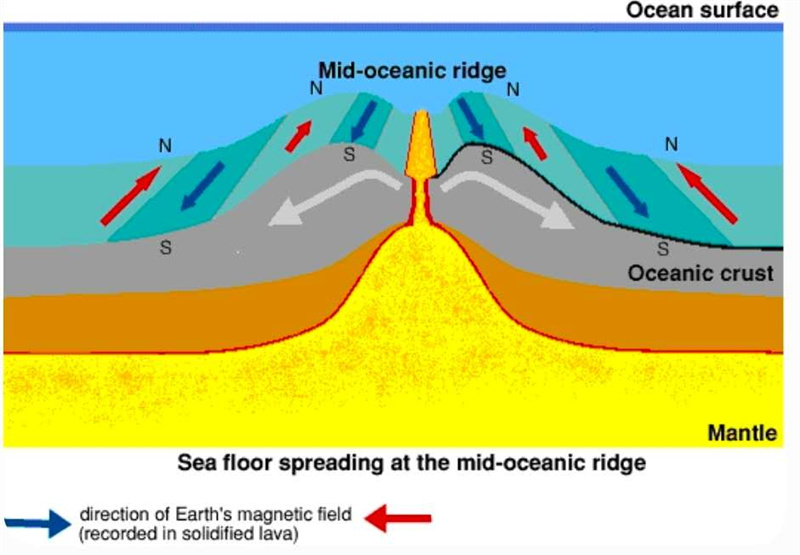

洋中脊海底扩张示意图展示了这一过程。

汇聚边界（聚合边缘）
分为洋-洋汇聚、洋-陆汇聚和陆-陆汇聚。洋壳密度大，俯冲至地幔，形成深海沟和岛弧火山（如马里亚纳海沟、日本列岛）。陆-陆汇聚形成高大山脉（如喜马拉雅）。汇聚边界是火山与地震最活跃区（图7）。俯冲带岩石脱水导致上覆地幔部分熔融，形成安山岩浆，喷发形成火山弧（如环太平洋火山带）。地震多为俯冲型，可达9级（如2011年日本9.0级地震）。

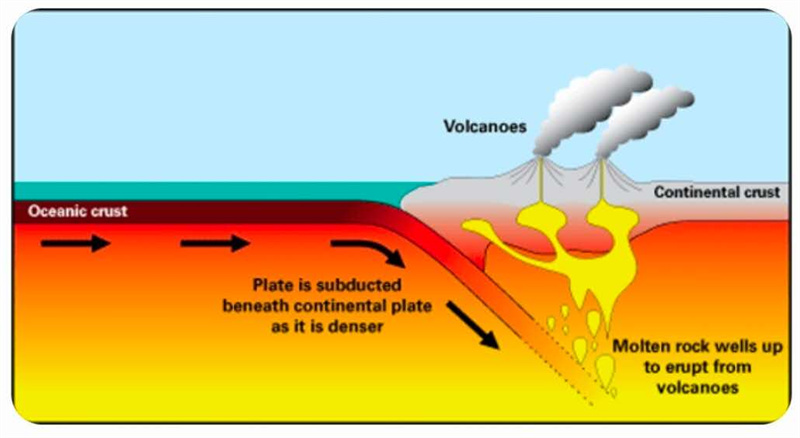

俯冲带示意图展示了火山与地震的生成机制，图片来自网络

转换边界
这是指两个板块彼此平行、水平滑动的边界。这种边界以大规模的水平错动为特征，地壳在此处既不新生也不消亡。
汇聚与离散边界的物质循环维持了地球长期宜居：离散边界生成新壳，汇聚边界消亡旧壳，平衡碳循环和热量散失。

七， 结论
地球内部结构从地壳到地核的分层，以及其物理性质，共同构成了一个动态系统。地磁场保护生命，地震波揭示奥秘，岩石塑性驱动板块运动，而汇聚与离散边界则直接引发火山与地震。这些过程不仅是地质灾害之源，也是地球保持宜居的关键机制。随着深部探测技术进步，我们对地球的认知将不断深化，为人类可持续发展提供科学依据。
